SCREENPOD風力選別機 AIRVACシリーズ

商品コードE397

SCREENPOD 風力選別機 AIRVACシリーズ

「ありそうでなかった、自走式破砕機やコンベアへ後付けできる吸引・エアーナイフ式選別機」

屋外で使用するARJESなどの自走式破砕機の後段コンベアに組み合わせるか、定置の搬送コンベア上に設置するだけで、強力な風力選別システムを驚くほどの低コストかつ短時間で追加導入できます。

AIRVACシリーズはこのような課題を解決します

☐ 破砕された廃棄物やウッドチップ、RPF原料から「廃プラ・紙くず・ラベル・フィルム」などの軽量物だけを効率良く取り除きたい
☐ 既存のベルトコンベアラインに、大がかりな改造工事や高額な架台を設置せずに風力選別機を追加したい
☐ 電源が確保できない屋外の解体現場・リサイクル現場で、破砕機と連動させて単独（ディーゼル式）で稼働させたい
☐ 選別精度をさらに引き上げて、リサイクル材・有価物の品質と回収率を高めたい

紹介・稼働動画

実際の設置方法や、コンベア上から驚異的な吸引力で軽量ゴミを瞬時に回収している稼働状況をご覧ください。

AIRVACシリーズが選ばれる5つの特長

Point 1 既存コンベアにそのまま載せるだけ！「ボルトオン＆簡単吊り下げ」構造

吸引ヘッド（Vacuum Head）には、ほぼすべての既存コンベアフレームにそのまま設置できる「ユニバーサルマウントブラケット」を標準搭載。ベルト幅最大1,200mmまで適合するよう幅調整が可能です。また、エアーナイフ（オプション）はコンベアからチェーンで吊り下げるだけで設置でき、設置のための大がかりな架台・エンジニアリング工事は一切不要です。

Point 2 現場環境に合わせた2つの動力：ディーゼルエンジン式と電動式を用意

電源のない屋外リサイクル現場やARJESなどの自走式破砕機のそばで単独稼働できる「ディーゼルエンジン式（Dシリーズ：Yanmar製 Stage Vエンジン搭載）」と、屋内工場内の電源（415V 3相）にプラグインして運用できるエコノミーな「電動式（Eシリーズ）」をラインナップ。用途に合わせて最適なシステムを選択できます。

Point 3 最大1,200mm幅に対応。微調整可能な高精度選別コントロール

電動モデルには無段階でファン回転数を調整できるインバータ可変スピードコントロール（VSD）を標準装備。ディーゼルモデルには風量調整用の特殊コントロールバルブを搭載しています。対象物の量や比重（紙、プラスチック、フィルム、ウッドチップ等）に合わせて最適な風量へ瞬時にチューニングが可能です。

Point 4 現場到着から10分未満でセットアップ完了の高い機動性

伸縮式の4本の脚（Telescopic Legs）により、設置場所の地形やコンベア高に合わせて本体稼働高さを容易に調整可能。フォークリフトポケットおよび吊り上げ用のリフティングアイを完備した堅牢なスチールフレーム設計により、移動・設置がスムーズで、現場到着から10分以内には設置を完了し稼働を開始できます。

Point 5 安全設計の徹底と抜群のメンテナンス・点検性

マシンの外周の3箇所に非常停止ボタンを標準配置。ガルウィング式の大型アクセスドアと取り外し可能な各種パネルを採用しており、ディーゼルエンジン（Dシリーズ）やファンユニットへのアクセス・日常メンテナンス、内部清掃作業が極めて容易に行える人間工学設計です。

製品仕様・モデル一覧

現場の環境や必要な処理パワー、駆動方式（電動／ディーゼル）に応じてお選びいただける5つのラインナップ。各モデルの詳細スペックは以下の通りです。

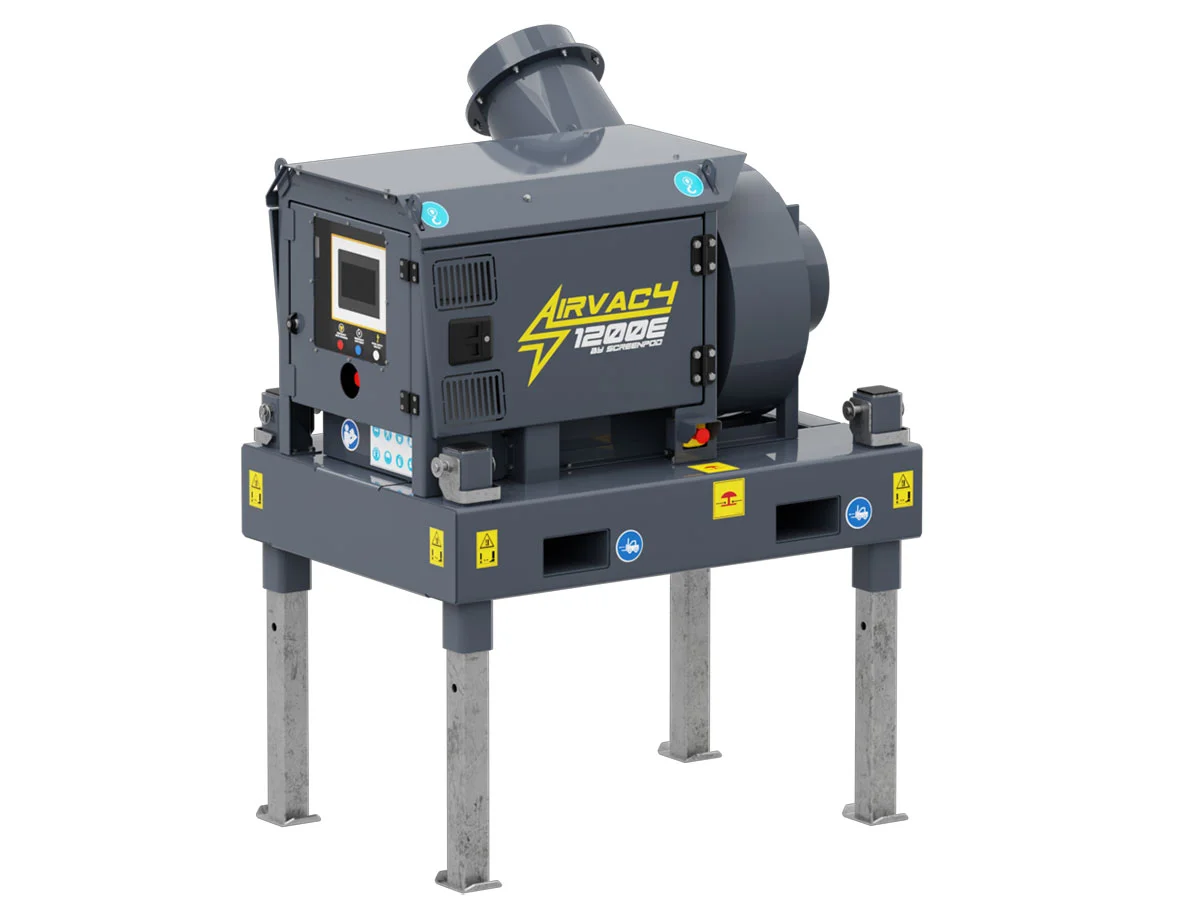

AIRVAC 4 (AV4)

コンパクトで省スペースな電動エントリーモデル。狭いリサイクルラインへの後付けに最適です。

動力源	電動 3相 415V
最大出力	15 kW (可変スピード制御)
ファン構成	シングル・ファン
適合コンベア幅	最大1,200mm (47″)
輸送時寸法 (L×W×H)	1,480 × 988 × 1,711 mm
稼働時寸法 (L×W×H)	1,437 × 988 × 1,918 mm
本体重量	約 800 kg (吸引ヘッド含む)
必要発電機容量	最低 18 KVA 以上

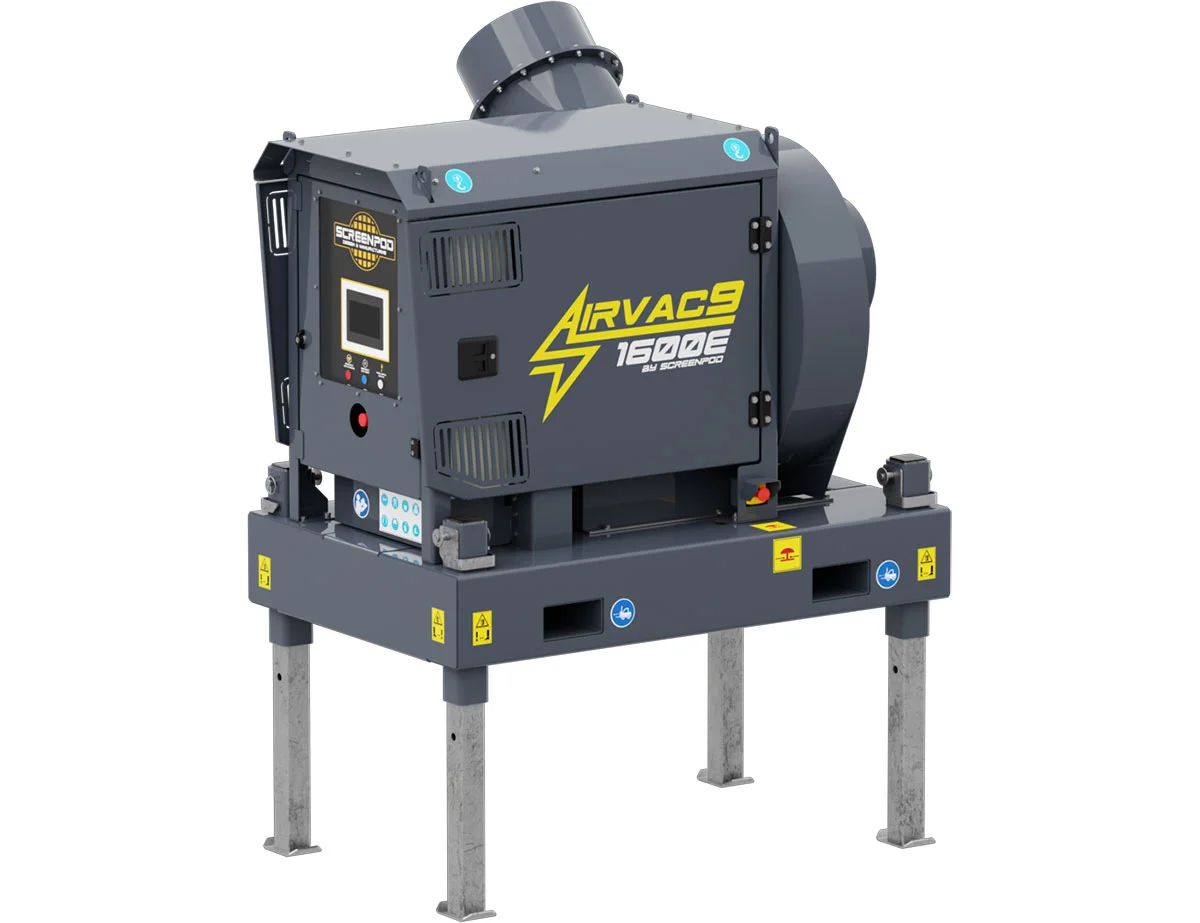

AIRVAC 9 (AV9)

中規模コンベア搬送ラインや、既存リサイクル工場内への追加導入に最適な電動ミドルパワー機。

動力源	電動 3相 415V
最大出力	30 kW (可変スピード制御)
ファン構成	シングル・ファン
適合コンベア幅	最大1,200mm (47″)
輸送時寸法 (L×W×H)	1,737 × 1,308 × 2,051 mm
稼働時寸法 (L×W×H)	1,737 × 1,308 × 2,251 mm
本体重量	約 1,031 kg (吸引ヘッド含む)
必要発電機容量	最低 36 KVA 以上

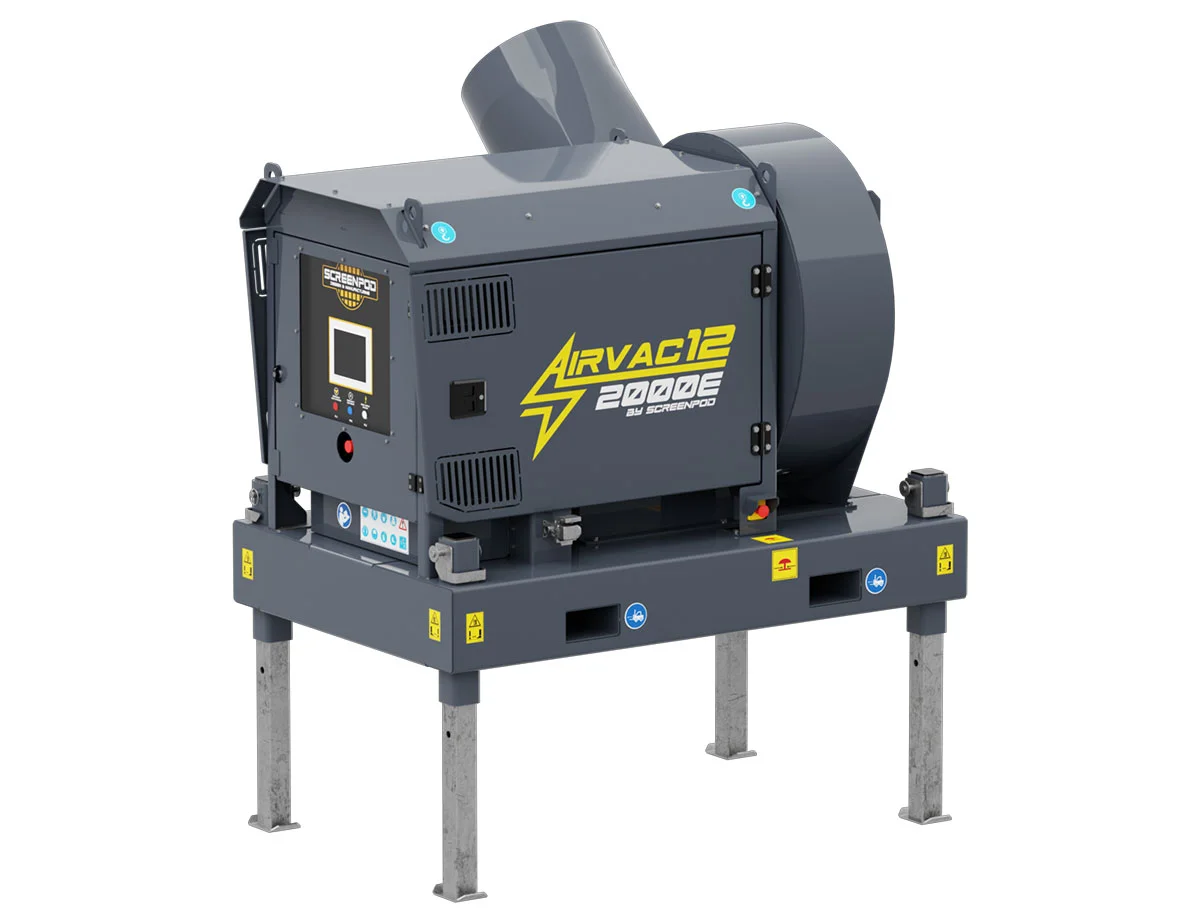

AIRVAC 12 (AV12)

電動シリーズ最大風量を誇り、処理能力が最も要求される大規模コンベア搬送システムに対応します。

動力源	電動 3相 415V
最大出力	45 kW (可変スピード制御)
ファン構成	シングル・ファン
適合コンベア幅	最大1,200mm (47″)
輸送時寸法 (L×W×H)	1,986 × 1,537 × 2,320 mm
稼働時寸法 (L×W×H)	1,986 × 1,537 × 2,363 mm
本体重量	約 1,320 kg (吸引ヘッド含む)
必要発電機容量	最低 51 KVA 以上

AIRVAC 52 (AV52)

電源の取れない屋外現場で、自走式破砕機と連動して稼働する強力なディーゼルエンジンモデル。

動力源	Yanmar製ディーゼル (Stage V / Tier 4F)
最大出力	51.7 kW (70.3 HP)
ファン構成	シングル・ファン
適合コンベア幅	最大1,200mm (47″)
輸送時寸法 (L×W×H)	2,180 × 1,736 × 1,550 mm
稼働時寸法 (L×W×H)	2,180 × 1,736 × 2,363 mm
本体重量	約 1,610 kg
燃料タンク容量	135 L (外部給油口・ゲージ付き)

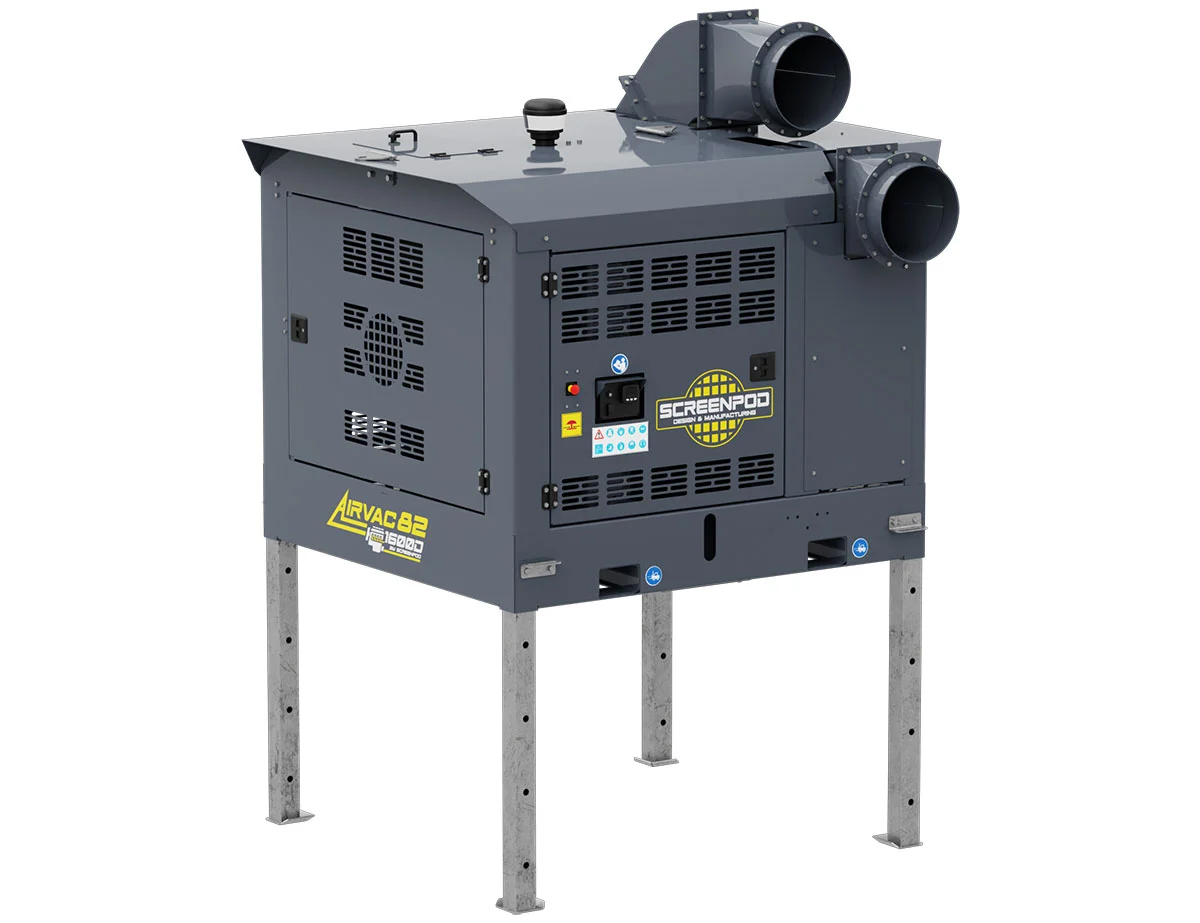

AIRVAC 82 (AV82)

ツインファンシステムを搭載し、エアーナイフを同時に強力駆動させて最高の選別効率を実現する最上位機。

動力源	Yanmar製ディーゼル (Stage V / Tier 4F)
最大出力	53.7 kW (73 HP)
ファン構成	ツインファン (ダブルファン)
適合コンベア幅	最大1,200mm (47″)
輸送時寸法 (L×W×H)	2,266 × 2,368 × 2,225 mm
稼働時寸法 (L×W×H)	2,266 × 2,368 × 3,427 mm
本体重量	約 3,050 kg
燃料タンク容量	225 L (外部給油口・ゲージ付き)
