フィンランド製　アタッチメント型シュレッダーTANA MWB

商品コードE395

TANA MWBはこのような課題を解決します

☐ 積載効率を上げるために粗破砕だけ行いたい
☐ 既設の一軸破砕機や粉砕機の負担軽減や能力アップのために前処理機を導入したい
☐ 前処理機や粗破砕機を導入する予算や場所が不足している
☐ 手作業での破袋作業をなくし安全な労働環境を整備したい
☐ サステナブルで収益性の高い廃棄物処理プロセスを構築したい

動画

TANA MWBの4つのポイント

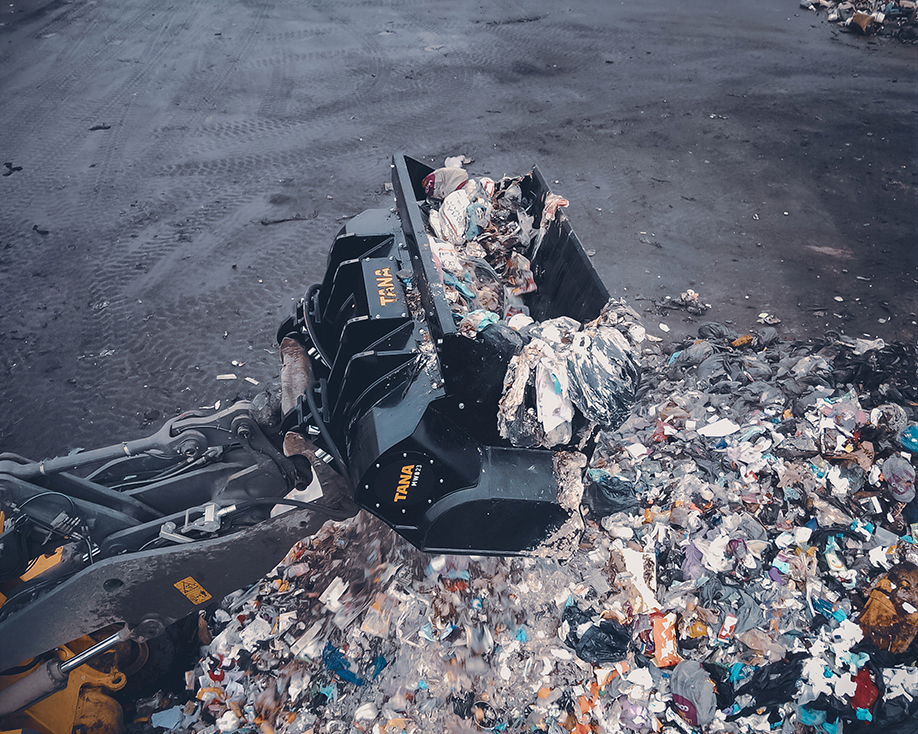

「積み込み・破袋・粗破砕」のワンステップ化
廃棄物の受け入れから移動、積み込みのフェーズにおいて、破袋・開封、粗破砕までを同時に完了させます。プレシュレッダーの機能を重機に統合することで作業フローを簡素化。専用のプレシュレッダーが不要になるため、現場で稼働する重機の総数を減らすことができます。プリシュレッダーのランニングコストやメンテナンスの手間を削減します。

安定した粒度と高スループットを実現する「独自3軸設計」
上下の軸で高トルクを発揮し、中央の軸を高速回転させる独自構造により廃棄物の絡まりを防ぐ3軸破砕方式。最大90㎥/hの処理能力で約300〜400mmの均一な粒度に粗破砕することで、後段プロセスへマテリアルフローを最適化します。

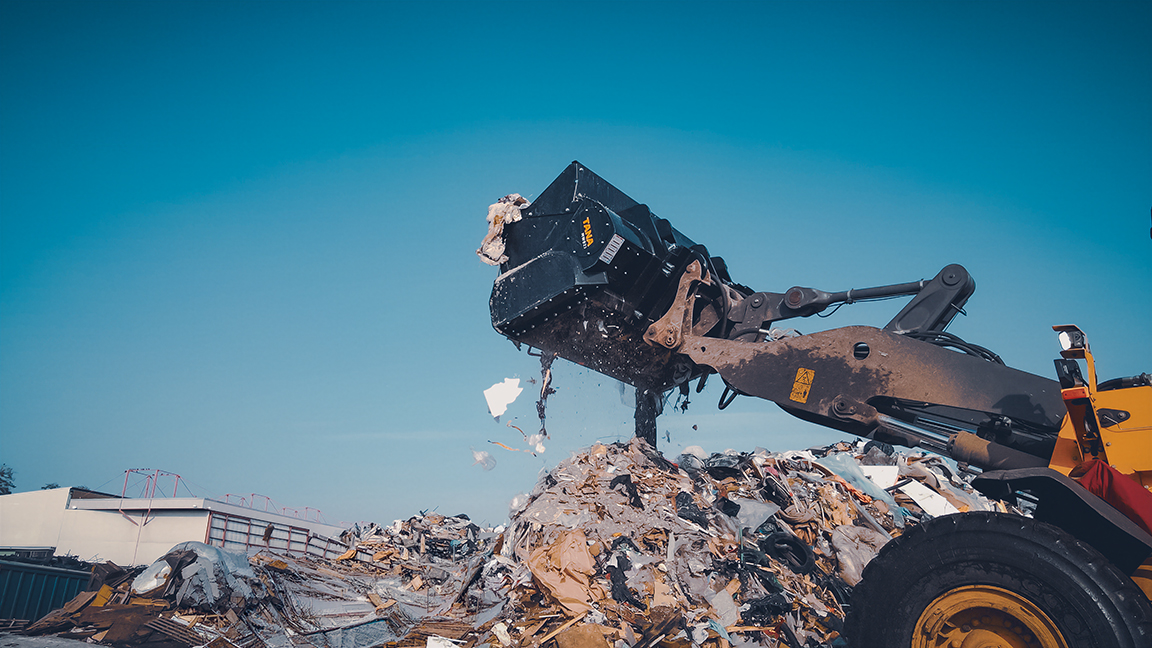

追加配管不要。既存設備を活かす「プラグ＆プレイ」設計
油圧戻り用の追加のドレイン配管は不要です。現場にある既存のホイールローダー等の補助油圧回路に繋ぐだけで、必要な場所で即座に前処理・粗粗破を開始でき、場内での廃棄物移動を最小限に抑え、省力化・省人化を実現します。

極限まで高められた耐久性とユーザー目線の高いメンテナンス性
特許取得済みのベアリング保護や自動清掃構造により、過酷な環境下でも安定稼働を実現します。さらに、破砕刃は取り外し不要で直接研磨できる斧型ブレードを採用。摩耗パーツのメンテナンス負担とダウンタイムを最小限に抑える設計です。

製品仕様

重機サイズに合わせて最適なモデルを選択可能です。

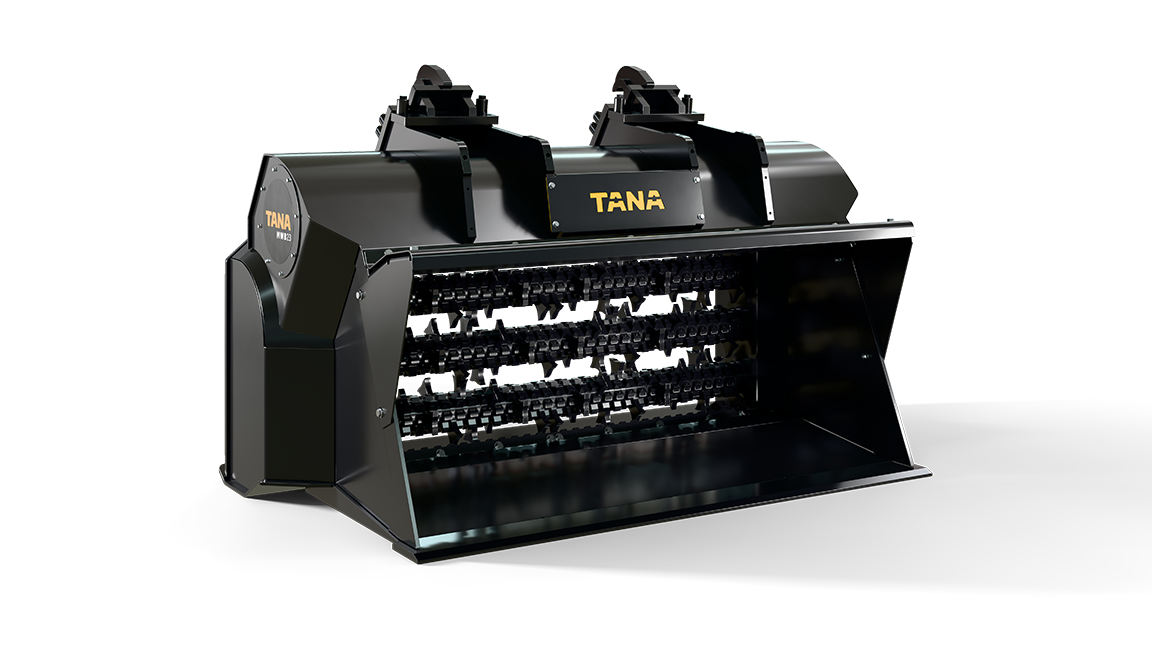

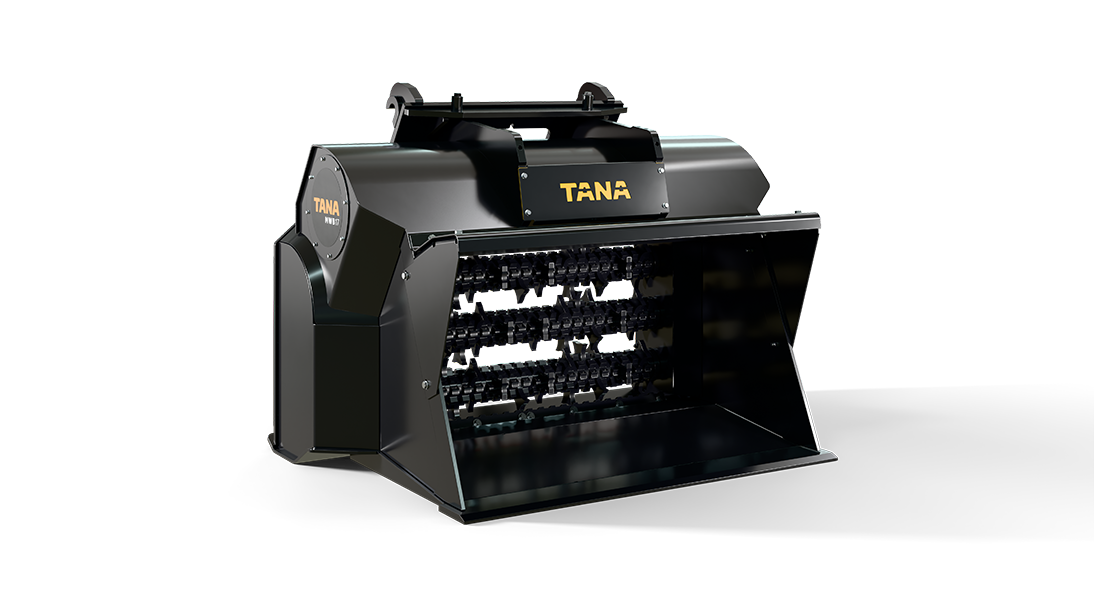

項目	TANA MWB17	TANA MWB23
推奨重機	10～15トン（ホイールローダー等）	13～20トン（ホイールローダー等）
バケット容量	1.2 ～ 1.6 ㎥	1.6 ～ 2.1 ㎥
稼働重量	2,000 kg	2,400 kg
必要油圧流量	150 ～ 230 L/min	190 ～ 300 L/min
最大油圧圧力	300 bar
回転数	120 ～ 180 rpm
破砕サイズ	約 300 ～ 400 mm
最大処理能力	最大 90 ㎥/h

重機との互換性

国内メーカー製重機への装着に向けた3つの要件

1. メカニカルアダプター（物理的なアタッチメント接続）

TANA MWBは、あらゆるホイールローダーやマテリアルハンドラーで使用できるように、各種アダプタープレート（クイックヒッチ）が用意されています。
メーカーのデモ機等は世界的に普及しているVolvo用のアダプターが標準装備されていることが多いですが、日立やCATなどの国内向けアタッチメント規格に合わせたカプラーにも対応可能です。
※現在お使いの重機のクイックヒッチ（ワンタッチカプラー）の仕様をお知らせいただければ、適合するアダプターをご提案いたします。特殊なカプラーの場合は別途お時間をいただく場合がございます。

2. 油圧カプラー（油圧ホースの接続）

本製品を稼働させるための絶対条件として、ベースとなる重機に「補助油圧回路（予備配管）」が備わっていることが必須です。
TANA MWBは追加のドレイン配管（油圧戻り用の配管）が不要なプラグ＆プレイ仕様です。
ホースを繋ぐ「油圧カプラー」の形状はメーカーや機種によって多数存在しますが、重機側の規格さえ把握できれば、日本国内で一般的に流通している変換継手やカプラーを調達して接続することが可能です。
