簡易組み立て式喫煙ブース エコスモーキングnew

【キャンペーン実施中】簡単に組み立て可能。ご自身なら組立設置費0円。ランニングコストも0円。年内3台以上のお客様向けキャンペーン価格ご用意。

お急ぎの場合も、まずはご相談ください。

  • 製品を見積り依頼
  • 製品のお問合せ・資料請求

0120-522-664

簡易組み立て式喫煙ブース エコスモーキングの特徴

  • 屋内外どこでもポンと置ける汎用性!
  • 1~2時間の工事時間で完成。組立がご自身なら0円。組立コスト削減。
  • ランニングコスト0円。構造上メンテナンスフリーで定期掃除を推奨。
  • 電源供給はAC100Vコンセントのみなので電機工事費0円。
  • 本体費用以外はダクト工事のみでなのでトータルコストが安い。
  • 斜面や床不陸に強く設置場所を選びません。
喫煙ブースキャンペーン

エコスモーキングのコンセプト

お客様からのニーズにお応えします

喫煙ブース屋外設置イメージ

  • 「喫煙所 = 煙い・汚い」のイメージの払拭
  • 街中に溶け込むスタイリッシュなデザイン
  • 設置場所に大がかりな施設改造を伴わない簡易性
  • どこにでも搬入・組立・移動ができる汎用性
  • 喫煙者も非喫煙者も快適に過ごせる設計

喫煙ブースに求められるもの

喫煙ブースホテル設置イメージ

  • 各受動喫煙防止法・条例に適合する基本性能
  • 組立設置に特殊な技巧や道具が必要ない手軽さ
  • 煩わしいお手入れがいらないメンテナンス性
  • 耐震・火災等に対する安全性

エコスモーキングのメリット

各受動喫煙防止対策に対応している製品であること。

屋内外喫煙ブース

  • ドア開口時に入口から室内へ向かう風速が常時0.2m/秒以上という、基本条件を、全タイプで標準クリア。(床下ベンチレーション構造と強力換気扇で入口風速を確保)
  • 屋外・屋内でもブース外への煙の流出が一切起きない構造が必要。(スライドドア採用で、ドア開閉時も煙の流出が起きない。)
    (パネル式や部屋構造の喫煙室は密閉が困難)
  • タバコ煙が屋外・または外部に速やかに排気する構造。(フィルターなどを介してブースのある同じ空間に排気をすることは不可)
    (ブース内に置き型の空気清浄機→搭載されている換気扇による吸い上げが強力な為、効果は期待されません)

喫煙室に必要な装備がすべてパッケージングされていること

基準値をクリアできる容量の換気設備

  • 基準値をクリアできる容量の換気設備。
  • キット化されたスイッチ配線セット。
  • 簡単に取り付けられるLED間接照明。

汎用性・安全性の高い足回り装備を持っていること。

  • 約100mm調整可能なアジャスター装備
    (アジャスターが130mmです)(地面不陸でも設置が可能)
  • 国内自販機基準のアジャスター採用
    自販機用の転倒防止部材がそのまま使用可能。特に、屋内において転倒防止プレート使用可能で、ボルト固定やワイヤー施工不要で工費を削減できます。

「簡易組立式」のコンセプトを持っていること。

  • 固定式では無く置き型のため、組立後のちょっとした移動、向き変え、バラシなどが容易です。
  • 塗料や接着剤、コーキングなど不要です。
  • 組立後も拡張・拡縮が可能です。

喫煙ブース 組立方法

大人2人でおよそ2~3時間での完成を想定しております。

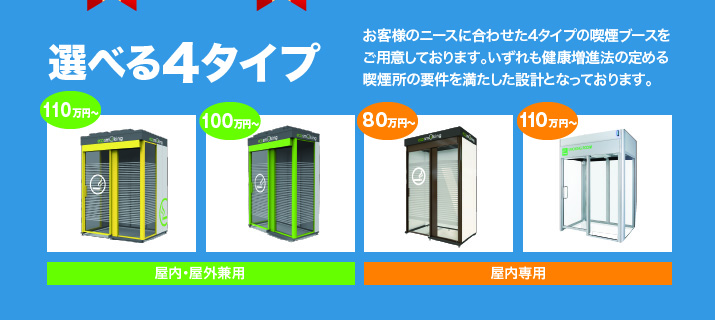

製品ラインアップと主な仕様

屋内外喫煙ブース

モデル名 IW-2003R IW-2004S AT-2020
ボディカラー オーキッドイエロー エコグリーン エレガントブラウン/オリンピックネイビー
可使環境 屋外・屋内 屋外・屋内 屋内
サイズ 1,600×1,319×2,395 1,600×889×2,395 1,447×866×2,309
拡張 不可 不可
換気扇・モデル 2台・Panasonic FY-38SG7 2台・Panasonic FY-38SG7 2台・Panasonic FY-38S7
ダクト径 ・数 150Φ・2 150Φ・2 150Φ・2
アジャスター長(mm)・数 130・5 130・5 130・5
転倒防止プレート仕様
ガラス 強化ガラス(6T) 強化ガラス(6T) 強化ガラス(5T)
仕様電圧 AC100V AC100V AC100V
消費電力(W/h)・電流(A) 248/1.9 248/1.9 180/1.9
電源取得方式 コンセントプラグ コンセントプラグ コンセントプラグ
対象人数 3~4名(拡張毎に+2名) 2名 2名
本体価格 ¥980,000 ¥930,000 ¥750,000

IW-2003R(標準型)主な仕様

ちょっとしたスペースで簡単に設置できるコンパクト設計

規格寸法化されたモジュールを組み合わせるだけなので、指定業者でなくても組み立て可能。1~2時間の工事時間で完成するコンパクト設計。

IW-2003R

IW-2003Rは、自在に拡張・拡縮できるモジュール構造。

オプションパーツを使用することで、使用環境に合わせて制限なく横方向にサイズを拡張できます。

IW-2003R(標準型)主な仕様

換気扇の向き

天井換気扇による吸引ブース上方にΦ150で排気

スペック

寸法 (幅)1,600×(奥行)1,319×(高さ)2,395(単位:mm)
重量 380kg
材質 (本体)ガルバリウム鋼板(焼付塗装)
(窓枠)アルミニウム
(ガラス)強化ガラス(6T)
床面 なし
ドア 吊下スライド式(オートクローザー付き)
換気 天井換気扇による吸引、ブース上方にΦ150で排気
(FY-38SG7)
照明 間接式LED照明
対応電圧 AC100V(50Hz/60Hz)対応
電源 AC100V用(コンセントプラグ)
価格 ¥980,000

付属品

  • 天井埋込換気扇(Panasonic製)2基
  • LED天井埋込型間接照明(i-Tube)
  • 電源スイッチキット(換気扇・照明別・天井取付型)

オプション(別売)

  • 転倒防止用アンカープレート
  • スライドドア施錠用キット
  • 排気ダクト管

IW-2004S(スリム型)主な仕様

IW-2004S

換気扇の向き

天井換気扇による吸引ブース上方にΦ150で排気

スペック

寸法 (幅)1,600×(奥行)889×(高さ)2,395 (単位:mm)
重量 300kg
材質 (本体)ガルバリウム鋼板(焼付塗装)
(窓枠)アルミニウム
(ガラス)強化ガラス(6T)
床面 なし
ドア 吊下スライド式(オートクローザー付き)
換気 天井換気扇による吸引、ブース上方にΦ150で排気
(FY-38SG7)
照明 間接式LED照明
対応電圧 AC100V(50Hz/60Hz)対応
電源 AC100V用(コンセントプラグ)
価格 ¥930,000

付属品

  • 天井埋込換気扇(Panasonic製)2基
  • LED天井埋込型間接照明(i-Tube)
  • 電源スイッチキット(換気扇・照明別・天井取付型)

オプション(別売)

  • 転倒防止用アンカープレート
  • スライドドア施錠用キット
  • 排気ダクト管

屋内専用タイプ ​AT-2020

屋内用専用の喫煙ブース

飲食店の座席数2人席分のみで設置可能

​約1.2㎡の手軽な喫煙ブース。小スペースにも設置が可能なお手軽サイズです。

小スペースにも設置が可能なお手軽サイズです。​

業界最小サイズの引き戸タイプ

​扉の前のスペースを気にしないで設置可能

小スペースにも設置が可能なお手軽サイズです。引き戸が開く部分まで考慮して、喫煙ブースの設置スペースを考慮しなくても大丈夫です!他の席と干渉してしまう等の心配もありません。

扉の前のスペースを 気にしないで設置可能!

傾斜や段差も問題ありません

調整可能なアジャスターで自立

その他

強化ガラスを採用

喫煙者の安全性を考え、強化ガラスを採用しています。(※本ブースの全ての窓に採用)

安定した煙の換気量を誇る換気設備

換気設備パナソニック製 ・埋込換気扇を基本ブースで2台設備。
※換気扇は1拡張につき1台ずつ追加になります

価格比較表

商品名 (IW-2003R)
エコスモーキング
標準喫煙ブース
IW-2003R
拡張モジュール
※標準タイプのみ
(IW-2004S)
エコスモーキング
スリム喫煙ブース
(AT-2020)
コスモーキング
ミニ喫煙ブース
内容量 ブース本体
1セット
拡張モジュール
1セット
ブース本体
1セット
ブース本体
1セット
価格 ¥980,000 お問合せください ¥930,000 ¥750,000
送料・組み立て費用 エリアによって異なりますが、 おおよそ10万円~20万円
ダクト工事費 15万円~
可使
環境
屋外・屋内   屋外・屋内 屋内専用
寸法 (IW-2003R)
W1600×D1319×H2395
(IW-2003R-OP)
+609㎜拡張キット
(IW-2004S)
W1600×D889×H2395
(AT-2020BorN)
W1447×D866×H2309
重量 380kg   300kg 280kg
対象
人数
3~4名
(拡張毎に+2名)
  2名 2名
セット内容 ・製品本体×1
・※標準仕様
 天井換気扇変更
 +8,000
(FY-38SG7,635㎥⇒SG7,760㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・拡張モジュール用
 換気扇
(S7間引き換気扇
 なし▲3万+フタ2万=▲1万)×1
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・※標準仕様
 天井換気扇変更
 +8,000
(FY-38SG7,635㎥⇒SG7,760㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・天井換気扇
 (FY-38S7 635㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1

※送料・組み立て・工事費用の詳細な御見積希望の方は ①会社名②住所③建物図面、をお送り下さいませ。

喫煙ブース設置事例

パチンコ設置事例

喫煙ブース パチンコ設置事例

東京都のパチンコ店に標準タイプを1台ご導入。2020年に向けて、分煙対策をいち早く実施。喫煙客、禁煙客どちらも気持ちよい環境を

工場設置事例

喫煙ブース 工場設置事例

食品工場・化学薬品工場の設置事例です。​従業員の方の分煙対策、社員の職場環境改善や健康増進法による、衛生面の充実に率先して改善を図り、導入されました。

その他事例

喫煙ブース事務所 喫煙ブース体育館 喫煙ブーススーパー
事務所 体育館 スーパー
従業員の方の分煙対策として、標準
タイプ1台を、オフィスの共有フロアに設置。
公共施設の総合体育館に「拡張バージョン」を導入。 埼玉県のスーパーマーケットの駐車場にスリム
タイプを1台導入。

排気ダクトの敷設について

エコスモの排気ダクト

エコスモの排気ダクト

  • ダクト直径がΦ150(一般的な汎用サイズ、部材が安い。手に入りやすい。工事しやすい)※他社ブースは大径ダクトを使用するものが多い Φ250など。
  • おおよそ10mほどなら、中間ファンなどを追加しなくてもよい排気量。

屋外設置の場合

エコスモは屋外使用が可能なので、屋外に設置する方が楽!

  • エコスモの排気口自体が防水構造の為、雨水が入らないような排気管を取り付けが必要です。

屋内設置の場合

  • 150Φのコア抜きは、電気屋、設備屋、エアコン工事屋などでも対応可能です。天井裏にダクトを敷設して排気したとしても高額になりません。
  • 天井裏で建物の排気に接続する場合は、エコスモの排気量が大きいため、逆流の懸念があります。※ビル等の設備会社にオーナーから依頼してもらうのが良いかもしれません。

エコスモーキングの基本的な構造仕様

建築基準法の耐風圧基準をクリアした強化ガラスを採用

屋外コンテナハウス、ATMブース、電話BOX、待合室などの構造物に課せられる耐風圧基準(風速34m/s)に対応した強化ガラスを採用しています。

ガラス種別 強化ガラス
耐風圧強度 34/s以上
耐熱衝撃強度 220℃(100%破壊)

独自設計の折曲構造により高い強度と密閉性を実現

パネル接合部の構造を独自の折り曲構造とすることで、コーキング等を使用しなくても高い密閉性を確保し、4角に支柱を用いなくても強い耐荷重性を実現し、内側空間を広々活用できる画期的な構造。

パネル接合部の構造強度を強化

その他

懸架式スライドドア採用でバリアフリー・オートクローズ

  • 懸架式スライドドア採用でバリアフリー・オートクローズ
  • 大容量天井換気扇・防眩LED照明を標準装備

エコスモーキングは各種受動喫煙防止対策に適応しています。

エコスモーキングは、厚生労働用の「健康増進法」における「受動喫煙防止対策」や、東京都の「受動喫煙防止条例」に代表される、各種の条例などで規定される「喫煙専用室」の仕様に適合した仕様・装備を備えています。

屋内に置く場合

標準仕様のパッケージでブースとしての基準はクリア!

  • 室外への煙の流出が無いこと。
  • 開口時に入口から室内へ向かう風速が0.2m/秒以上あること。

屋外に置く場合

直近の建物の出入り口等における浮遊粉塵濃度が増加しない様に排気ダクトの設計が必要です。

屋外に置く場合

動画で分かる受動喫煙防止対策

数値で見る受動喫煙のリスク

新たな受動喫煙対策法令・条例

受動喫煙対策助成金制度と国の支援

喫煙所実地検証と正しい運用

セミナー動画の資料ダウンロードはこちら

よくあるご質問

建築基準法等の申請は必要か?
本製品は簡易組立式で床(土地)に固定しない製品です。床(土地)に固定しないものや屋内設置のものに関しては現在明確な規定はないものと考えます。設置場所による個別の規制、オーナー様および施設管理者の考え方にもよりますので、都度、管轄諸所へご相談ください。仮に必要な場合、手続きに関しましては施主様側での対応となります。
消防法上での申請は必要か?
設置される場所、施設の規制により変わります。本製品は床面のない仮設パーテーション構造及びドアに鍵等のロック機構が無く、本体下部には360度の開放部分が存在する為、”密閉空間”の位置づけにはなりません。従って、設置される場所の基準に準ずる形となります。 場合によってはブース内に任意で小型消火器の設置等の対策をお勧めします。
保証期間はどのくらい?
ブース本体の保証期間は納入日より1年間となります。保証対象はブース本体の構造部、塗装部、ガラス等。換気扇、電装は各メーカーの保証が適用されます。詳しくはブースの保証書をご参照ください。
塩害対策は施してあるのか?
本製品は汎用製品につき、特に塩害対策は施しておりません。本体材質はガルバリウム鋼板で外部用焼付塗装を施しておりますが、塩害に対しては完全ではありません。
冷暖房は設置できるのか?
本製品は厚生労働省の受動喫煙防止対策助成金における喫煙室の換気容量を満たしており、ブース内は常時強力な換気流が流れており、冷暖房の効果はあまり出ません。常時強力な風が下方から上方へ抜けていますのでブース外部の気温と同等になります。
人感センサーは設置可能か?
後付けで取付は可能です。ブース内の残存臭気の対流を防ぐ意味では常時換気をお勧めします。照明のみにセンサー取付も可能です。
ドアにカギはありますか?
消防法および、防災の観点から標準装備にはしておりません。必要でしたら後付けの汎用鍵を取り付ける事は可能です。
飲食店の外で灰皿を置いて喫煙スペースとするのは、2020年4月から法律違反になるのでしょうか?
厚労省の健康増進法の法改正と、東京都の条例とで多少解釈は変わってきますが、喫煙ブースの設置をするか、場所を完全に隔離するなど、非喫煙者や従業員の受動喫煙が発生しない対策をしなければ罰則課金の対象となります。
■厚労省の法改正の場合
飲食店の出入り口付近は不特定多数の往来があるので、仮に非喫煙者が通った場合、喫煙者の煙で受動喫煙が発生しないような、対策を講じなければなりません。 つまり、喫煙者以外がその場所に一切近づけない対策を施すか、密閉された空間を作り、非喫煙者に煙が流れないよう、排煙をコントロールできる設備を設けなければならないとされています。
■都条例の場合
原則、飲食店の屋外に灰皿を置いて、喫煙所を設置すること自体が不可となっています。
ただし、煙の流れる方向をコントロールできる、囲われた空間を設ければ、屋外でも喫煙可能とされてます。つまり、喫煙ブースを設置しなくてはならないと言う事になります。
組み立ては自分でできますか?
はい。エコスモーキングは塗装やコーキング、シーリング等一切面倒な作業を組み立てができる簡易組み立て喫煙ブースです。 大人2人でおよそ2~3時間での完成を想定しております。
電気配線などもユニット化されており、コンセントプラグに挿すだけ。電気工事士など専門業者も組み立て時に必要ありません。
また、わかりやすい組み立て説明書も同胞されており、同時に組み立て動画を見ながら作業することもできます。
ダクト工事は必要ですか?
納品時にはダクトは付属しておらず、屋根上から150Φの排気口が出ており、人体に害がある防塵またたばこのにおいを人気の無い箇所への排煙などのため、その排気口に取り付けるためのダクト工事(取り付け)は基本的に必要となります。
また、助成金を申請する場合「人が煙を吸わない場所に煙を排煙すること」が基本的な考えになっており、その際はダクト工事は必須工事となります。
メンテナンスはどうすればいいですか?
エコスミーキングは構造上メンテナンスフリーの喫煙ブースです。
しかし 機能保持や衛生的なご使用のため以下のポイントで定期清掃をお勧めしております。
(1)「ドアレールのメンテナンス」
全面のドアレールカバーを外し、ドアレールに付着したごみを拭き取る。

(2)「換気扇のフードの掃除」
換気扇のフードのほこりなどを拭き取る。

(3)「換気扇のファンの掃除」
換気扇のフードを開け、中のファンのほこりを拭き取る。
複数台、複数拠点でも注文は可能でしょうか?
もちろん可能です。 複数拠点や複数台をご注文を想定されている方は、問い合わせフォームよりまずはその旨ご相談ください。
どんな地面でも設置できますか?
柔らかい地面以外は基本的にすべて設置可能です。
※設置不可の例として「沈み込みが考えられる床面」は設置ができず、「芝・土・砂利」 などに設置する場合には別途オプション工事が必要となります。
エコスモーキングにはアジャスター機能が標準で付いており、地面に段差や傾斜がある場合でも高低差で約100mm程度アジャスター調整でクリアできます。
助成金の対象になるかどうか知りたいのですが
助成金の対象基準は、国や各自治体によって異なります。 各行政機関のWEBサイトよりご確認いただきますようお願い致します。
分煙対策の助成金について
https://www.mhlw.go.jp/stf/seisakunitsuite/bunya/0000049868.html
補助金や助成金の対象商品ですか?
補助金や助成金に対応できるよう大容量の換気扇を搭載しています。
設置場所の状況や、企業規模により申請が可能となりますので、まずはご相談ください。
国の助成金は厚生労働省のHPから申請の条件を確認することが可能です。
厚生労働省・受動喫煙防止対策助成金HP
https://www.mhlw.go.jp/stf/seisakunitsuite/bunya/0000049868.html
各都道府県による条例や補助金は管轄役所にてご確認ください。
送料はどのくらいかかりますか?
送料は地域や製品タイプ、台数など、または時間指定の有無などにより変動いたします。詳しくはお問合せください。
現調にきてもらうことは可能ですか?
全国各地、基本的には対応可能です。(有料、料金はエリアに応じて異なります。) 現在は基本的には図面をいただいて、ある程度詳細な御見積をご案内しています。
ダクト工事、組み立てまで対応していただくことは可能ですか?
可能です。(別途費用あり)
補助金申請対象内か、対象の場合申請まで行っていただくことは可能ですか?
従業員人数、資本金等から対象内か確認し、申請可能であれば申請を代行することは可能です。(別途費用あり)
法改正、条例に対してしっかり基準を満たしている製品でしょうか。
問題なく基準を満たしております。
