簡易組み立て式喫煙ブース eco smokingnew

ちょっとしたスペースで簡単に設置できるコンパクト設計

お急ぎの場合も、まずはご相談ください。

  • 製品を見積り依頼
  • 製品のお問合せ・資料請求

0120-522-664

簡易組み立て式喫煙ブース eco smokingの特徴

  • どこでもポンと置ける汎用性!
  • 指定業者でなくても組み立て可能
  • 接着剤不要。1~2時間の工事時間で完成
  • 必要な設備が標準装備!
  • 屋外でも使用可能!(AT-2020を除く)
  • 全国で導入実績多数!

eco smokingのコンセプト

お客様からのニーズにお応えします

喫煙ブース屋外設置イメージ

  • 「喫煙所 = 煙い・汚い」のイメージの払拭
  • 街中に溶け込むスタイリッシュなデザイン
  • 設置場所に大がかりな施設改造を伴わない簡易性
  • どこにでも搬入・組立・移動ができる汎用性
  • 喫煙者も非喫煙者も快適に過ごせる設計

喫煙ブースに求められるもの

喫煙ブースホテル設置イメージ

  • 各受動喫煙防止法・条例に適合する基本性能
  • 組立設置に特殊な技巧や道具が必要ない手軽さ
  • 煩わしいお手入れがいらないメンテナンス性
  • 耐震・火災等に対する安全性

エコスモーキングのメリット

各受動喫煙防止対策に対応している製品であること。

屋内外喫煙ブース

  • ドア開口時に入口から室内へ向かう風速が常時0.2m/秒以上という、基本条件を、全タイプで標準クリア。(床下ベンチレーション構造と強力換気扇で入口風速を確保)
  • 屋外・屋内でもブース外への煙の流出が一切起きない構造が必要。(スライドドア採用で、ドア開閉時も煙の流出が起きない。)
    (パネル式や部屋構造の喫煙室は密閉が困難)
  • タバコ煙が屋外・または外部に速やかに排気する構造。(フィルターなどを介してブースのある同じ空間に排気をすることは不可)
    (ブース内に置き型の空気清浄機→搭載されている換気扇による吸い上げが強力な為、効果は期待されません)

喫煙室に必要な装備がすべてパッケージングされていること

基準値をクリアできる容量の換気設備

  • 基準値をクリアできる容量の換気設備。
  • キット化されたスイッチ配線セット。
  • 簡単に取り付けられるLED間接照明。

汎用性・安全性の高い足回り装備を持っていること。

  • 約100mm調整可能なアジャスター装備
    (アジャスターが130mmです)(地面不陸でも設置が可能)
  • 国内自販機基準のアジャスター採用
    自販機用の転倒防止部材がそのまま使用可能。特に、屋内において転倒防止プレート使用可能で、ボルト固定やワイヤー施工不要で工費削減

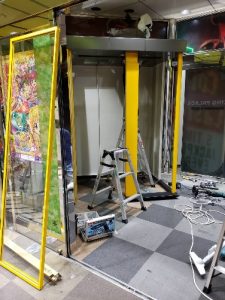

「簡易組立式」のコンセプトを持っていること。

  • 固定式では無く置き型のため、組立後のちょっとした移動、向き変え、バラシな どが容易。レンタル・リースのニーズも。
  • 塗料や接着剤、コーキングなど不要
  • 組立後も拡張・拡縮が可能。

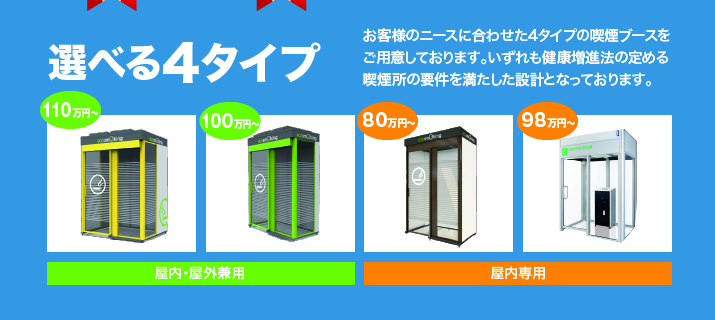

製品ラインアップと主な仕様

屋内外喫煙ブース

モデル名 IW-2003R IW-2004S AT-2020
ボディカラー オーキッドイエロー エコグリーン エレガントブラウン/オリンピックネイビー
可使環境 屋外・屋内 屋外・屋内 屋内
サイズ 1,600×1,319×2,395 1,600×889×2,395 1,447×866×2,309
拡張 不可 不可
換気扇・モデル 2台・Panasonic FY-38SG7 2台・Panasonic FY-38SG7 2台・Panasonic FY-38S7
ダクト径 ・数 150Φ・2 150Φ・2 150Φ・2
アジャスター長(mm)・数 130・5 130・5 130・5
転倒防止プレート仕様
ガラス 強化ガラス(6T) 強化ガラス(6T) 強化ガラス(5T)
仕様電圧 AC100V AC100V AC100V
消費電力(W/h)・電流(A) 248/1.9 248/1.9 180/1.9
電源取得方式 コンセントプラグ コンセントプラグ コンセントプラグ
対象人数 3~4名(拡張毎に+2名) 2名 2名

エコスモーキングの基本的な構造仕様

建築基準法の耐風圧基準をクリアした強化ガラスを採用

屋外コンテナハウス、ATMブース、電話BOX、待合室などの構造物に課せられる耐風圧基準(風速34m/s)に対応した強化ガラスを採用しています。

ガラス種別 強化ガラス
耐風圧強度 34/s以上
耐熱衝撃強度 220℃(100%破壊)

独自設計の折曲構造により高い強度と密閉性を実現

パネル接合部の構造を独自の折り曲構造とすることで、コーキング等を使用しなくても高い密閉性を確保し、4角に支柱を用いなくても強い耐荷重性を実現し、内側空間を広々活用できる画期的な構造。

パネル接合部の構造強度を強化

その他

懸架式スライドドア採用でバリアフリー・オートクローズ

  • 懸架式スライドドア採用でバリアフリー・オートクローズ
  • 大容量天井換気扇・防眩LED照明を標準装備

エコスモーキングは各種受動喫煙防止対策に適応しています。

エコスモーキングは、厚生労働用の「健康増進法」における「受動喫煙防止対策」や、東京都の「受動喫煙防止条例」に代表される、各種の条例などで規定される「喫煙専用室」の仕様に適合した仕様・装備を備えています。

屋内に置く場合

標準仕様のパッケージでブースとしての基準はクリア!

  • 室外への煙の流出が無いこと。
  • 開口時に入口から室内へ向かう風速が0.2m/秒以上あること。

屋外に置く場合

直近の建物の出入り口等における浮遊粉塵濃度が増加しない様に排気ダクトの設計が必要です。

屋外に置く場合

IW-2003R(標準型)主な仕様

IW-2003R

IW-2003Rは、自在に拡張・拡縮できるモジュール構造。

(オプションパーツを使用することで、使用想定人数に合わせて横方向に拡張できます。)

IW-2003R(標準型)主な仕様

換気扇の向き

天井換気扇による吸引ブース上方にΦ150で排気

スペック

寸法 (幅)1,600×(奥行)1,319×(高さ)2,395(単位:mm)
重量 380kg
材質 (本体)ガルバリウム鋼板(焼付塗装)
(窓枠)アルミニウム
(ガラス)強化ガラス(6T)
床面 なし
ドア 吊下スライド式(オートクローザー付き)
換気 天井換気扇による吸引、ブース上方にΦ150で排気
(FY-38SG7)
照明 間接式LED照明
対応電圧 AC100V(50Hz/60Hz)対応
電源 AC100V用(コンセントプラグ)

付属品

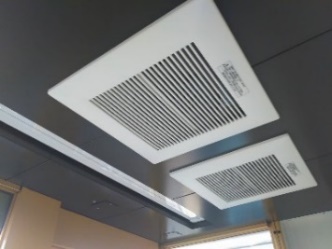

  • 天井埋込換気扇(Panasonic製)2基
  • LED天井埋込型間接照明(i-Tube)
  • 電源スイッチキット(換気扇・照明別・天井取付型)

オプション(別売)

  • 転倒防止用アンカープレート
  • スライドドア施錠用キット
  • 排気ダクト管

IW-2004S(スリム型)主な仕様

IW-2004S

換気扇の向き

天井換気扇による吸引ブース上方にΦ150で排気

スペック

寸法 (幅)1,600×(奥行)889×(高さ)2,395 (単位:mm)
重量 300kg
材質 (本体)ガルバリウム鋼板(焼付塗装)
(窓枠)アルミニウム
(ガラス)強化ガラス(6T)
床面 なし
ドア 吊下スライド式(オートクローザー付き)
換気 天井換気扇による吸引、ブース上方にΦ150で排気
(FY-38SG7)
照明 間接式LED照明
対応電圧 AC100V(50Hz/60Hz)対応
電源 AC100V用(コンセントプラグ)

付属品

  • 天井埋込換気扇(Panasonic製)2基
  • LED天井埋込型間接照明(i-Tube)
  • 電源スイッチキット(換気扇・照明別・天井取付型)

オプション(別売)

  • 転倒防止用アンカープレート
  • スライドドア施錠用キット
  • 排気ダクト管

比較表

商品名 (IW-2003R)
エコスモーキング
標準喫煙ブース
IW-2003R
拡張モジュール
※標準タイプのみ
(IW-2004S)
エコスモーキング
スリム喫煙ブース
(AT-2020)
コスモーキング
ミニ喫煙ブース
内容量 ブース本体
1セット
拡張モジュール
1セット
ブース本体
1セット
ブース本体
1セット
可使
環境
屋外・屋内   屋外・屋内 屋内専用
寸法 (IW-2003R)
W1600×D1319×H2395
(IW-2003R-OP)
+609㎜拡張キット
(IW-2004S)
W1600×D889×H2395
(AT-2020BorN)
W1447×D866×H2309
重量 380kg   300kg 280kg
対象
人数
3~4名
(拡張毎に+2名)
  2名 2名
セット内容 ・製品本体×1
・※標準仕様
 天井換気扇変更
 +8,000
(FY-38SG7,635㎥⇒SG7,760㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・拡張モジュール用
 換気扇
(S7間引き換気扇
 なし▲3万+フタ2万=▲1万)×1
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・※標準仕様
 天井換気扇変更
 +8,000
(FY-38SG7,635㎥⇒SG7,760㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1
・製品本体×1
・天井換気扇
 (FY-38S7 635㎥)×2
・LED照明
 (i-TUBE)×1
・配線スイッチ
 セット×1

動画で分かる受動喫煙防止対策

数値で見る受動喫煙のリスク

新たな受動喫煙対策法令・条例

受動喫煙対策助成金制度と国の支援

喫煙所実地検証と正しい運用

セミナー動画の資料ダウンロードはこちら

排気ダクトの敷設について

エコスモの排気ダクト

エコスモの排気ダクト

  • ダクト直径がΦ150(一般的な汎用サイズ、部材が安い。手に入りやすい。工事しやすい)※他社ブースは大径ダクトを使用するものが多い Φ250など。
  • おおよそ10mほどなら、中間ファンなどを追加しなくてもよい排気量。

屋外設置の場合

エコスモは屋外使用が可能なので、屋外に設置する方が楽!

  • エコスモの排気口自体が防水構造の為、あとは雨水が入らないような排気管を取り付ければ良い。

屋内設置の場合

  • 150Φのコア抜きは、電気屋、設備屋、エアコン工事屋などでも対応可能。天井裏にダクトを敷設して排気したとしても高額にはならない。(おおよそ5万~10万が相場)
  • 天井裏で建物の排気に接続する場合は、エコスモの排気量が大きいため、逆流の懸念あり。※ビル等の設備会社にオーナーから依頼してもらうのが良い。

よくあるご質問

建築基準法等の申請は必要か?
本製品は簡易組立式で床(土地)に固定しない製品です。床(土地)に固定しないものや屋内設置のものに関しては現在明確な規定はないものと考えます。設置場所による個別の規制、オーナー様および施設管理者の考え方にもよりますので、都度、管轄諸所へご相談ください。仮に必要な場合、手続きに関しましては施主様側での対応となります。
消防法上での申請は必要か?
設置される場所、施設の規制により変わります。本製品は床面のない仮設パーテーション構造及びドアに鍵等のロック機構が無く、本体下部には360度の開放部分が存在する為、”密閉空間”の位置づけにはなりません。従って、設置される場所の基準に準ずる形となります。 場合によってはブース内に任意で小型消火器の設置等の対策をお勧めします。
保証期間はどのくらい?
ブース本体の保証期間は納入日より1年間となります。保証対象はブース本体の構造部、塗装部、ガラス等。換気扇、電装は各メーカーの保証が適用されます。詳しくはブースの保証書をご参照ください。
塩害対策は施してあるのか?
本製品は汎用製品につき、特に塩害対策は施しておりません。本体材質はガルバリウム鋼板で外部用焼付塗装を施しておりますが、塩害に対しては完全ではありません。
冷暖房は設置できるのか?
本製品は厚生労働省の受動喫煙防止対策助成金における喫煙室の換気容量を満たしており、ブース内は常時強力な換気流が流れており、冷暖房の効果はあまり出ません。常時強力な風が下方から上方へ抜けていますのでブース外部の気温と同等になります。
人感センサーは設置可能か?
後付けで取付は可能です。ブース内の残存臭気の対流を防ぐ意味では常時換気をお勧めします。照明のみにセンサー取付も可能です。
ドアにカギはありますか?
消防法および、防災の観点から標準装備にはしておりません。必要でしたら後付けの汎用鍵を取り付ける事は可能です。
