レーザーレベル

商品コードE174

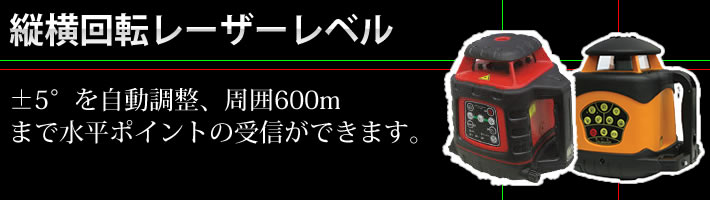

レーザーレベル
縦横回転レーザーレベルです。
目視でも室内で直径最大約100メートルまでレーザが到達します。
整準せずにローターが回り続けた状態で勾配設定を行うマニュアルモードに加え、セフティーモードが併用可能な勾配モードを搭載。
また、本体を横置きにした状態で勾配設定が可能なパイプレーザモードを新たに搭載しています。

赤色レーザに比べて約5倍(当社比)明るいグリーンレーザを採用。
緑色は赤色に比べて比視感度が高く、視認性も抜群です。

  • グリーンレーザーは特に室内での可視性に優れています。
  • ±5°まで完全自動整準します。

驚異の視認

目視でも室内で直径最大約100メートルまでレーザが到達。※2

セフティーモード搭載

セフティーモードとは、いちど自動整準を完了して測定開始後、何らかの原因で振動などが加わり、それまでの本体の測定位置が変化した場合、ローターが停止して警告する安全システムで振動などによる測量ミスを事前に防ぎます。

スキャンモード搭載

回転ヘッドを反復させることで照射されるレーザを擬似的にライン状にします。ローターを回転させるより離れた墨出位置での作業でレーザの目視による認識性を高めます。

完全自動整準

置くだけでOK (±5°)気泡管も整準ネジも不要です。

連続整準モード搭載

現場で発生する微振動ではいちいちローターを停止させないで連続整準させる新モードを搭載。

※2 目視で屋内照射時にレーザをポイント状に照射させた場合の一般的な照明下
での到達距離、室内照度200~300LX時。

  • 使用範囲は直径600m
    使用範囲は直径約600m
  • 簡易勾配機能
    簡易勾配機能搭載※1
  • 耐水・防塵・耐震
    耐水・防塵・耐震設計

※1勾配は本体そのものが水平に設置された状態で±5°の範囲(約±8.7%)で
設定可能です。

縦横回転レーザレベルの主仕様

縦横回転グリーンレーザレベルの主仕様

縦横回転グリーンレーザ
光源 532nm 緑色半導体レーザ
光出力 3mW以下 クラス3R (JIS C6802:2005)
自動整準範囲 ±5°(約±8.7%)(水平・垂直自動整準)
測定範囲 直径約100m (目視で屋内照射時にレーザをポイント状に照射させた場合の一般的な照明下での到達距離、室内照度200~300LX時)
直径約600m (GSS-10受光器使用時)
スキャンモード 有 (長、中、短、超短 の4段階)
回転スピード 800rpm、500rpm、250rpm、0rpm(停止)の4段階
簡易勾配設定 X、Y いずれか1軸対応(勾配は本体そのものが水平に設置された状態で±5°の範囲(約±8.7%)で設定可能です。)
サイズ/重量 178×146×188mm 2kg
防水・防塵 有 IP66相当

受光器

表示 液晶表示(LCD両面)およびブザー音(音量は大、小、無音選択可)ノイズキャンセル機能有
検出距離 約5m~ 最大半径約300m
検出精度 高精度選択時 ±0.5mm
中精度選択時 ±1.0mm
低精度選択時 ±2.5mm

※仕様、外観は改善の為、変更する場合があります。
※対象物、環境によっては期待される測定精度が得られない場合があります。
※校正や校正証明書の発行は別途費用がかかります。機種によって異なるためお問い合わせ下さい。また、機種によっては発行できないものもございます。予めご了承ください。

縦横回転レーザレベルの主仕様



受光器
光源 635nm 赤色半導体レーザ
光出力 1mW以下 クラス2 (JIS C6802:2005)
精度 水平:±10″(±0.5mm/10m) 垂直:±15″(±0.75mm/10m)
自動整準範囲 ±5°(水平・垂直自動整準)
測定範囲 直径約60m (目視で屋内照射時にローターを停止してレーザを照射させた場合の一般的な照明下での到達距離、室内照度200~300LX時)
直径約600m (受光器SS-600受光器使用時)
スキャンモード 有 (長、短、点の3段階)
電源 電池1.5V(単3アルカリ)×6、約0.45W
回転スピード 高速(500±50RPM) 低速(120±50RPM)の2段階
サイズ/重量 178×190×138mm 1.6kg
防水・防塵 有 IP56相当

受光器

表示 液晶表示(LCD両面)およびブザー音 (音量は大、小、無音選択可)
検出距離 最大半径約300m(最大直径約600m)
検出精度 高精度選択時 ±0.5mm
中精度選択時 ±1.0mm
低精度選択時 ±2.0mm

※仕様、外観は改善の為、変更する場合があります。
※対象物、環境によっては期待される測定精度が得られない場合があります。
※校正や校正証明書の発行は別途費用がかかります。機種によって異なるためお問い合わせ下さい。また、機種によっては発行できないものもございます。予めご了承ください。

レーザーレベルの主仕様

※処理能力は対象物の状態、機械の状態によって変わります。状態によっては仕様通りの能力が出ないことがあります。
※仕様は改善・改良のため予告なく変更する場合があります。
