油圧ショベル用小割機(アタッチメント)

商品コードE238
油圧ショベル用小割機(アタッチメント)
強力な圧力でコンクリートを圧砕します。
油圧ショベルに取り付けるアタッチメントです。強力な圧力でコンクリートなどを圧砕し、細かく砕きます。先端に磁石のついた機種では、鉄骨の持ち上までをスムーズにこなします。

小割機

破砕力アップに重点を置いた設計変更により、従来機に比べ大幅な破砕力アップを実現しました。今まで破砕に時間がかかっていた物も、さくさく小割できます。
アーム先端ツースとウェッジを全体的に見直し、さらにボリュームアップ。破砕力を高めると共に耐久性を大幅に向上させました。また固定アーム内側には耐摩耗材をふんだんに使用し、強力なパワーを長期間維持できます。
オペレーターの疲労を軽減するために、鉄筋カッター刃の位置やアーム先端ツースの位置と形状の変更を行い、視認性を向上させ、使いやすさをさらに追求しました。
「破砕力は強く、スピードは速く」の相反する要求を満たした静粛性に優れた高性能増速バルブ搭載機と、開閉スピードをさらにアップした回転式増圧システム「ターボ」搭載機をご用意いたしました(20tonクラス、83のみ)。

  • 鉄筋コンクリートを圧砕1
  • 鉄筋コンクリートを圧砕2
  • 石を圧砕
型式 質量
(kg)
全長
(mm)
全高
(mm)
最大開口幅
(mm)
鉄筋カッター
刃長
(mm)
中央破砕力
(kN)
使用圧力
(MPa)
標準装備
バルブ
取付ショベル
クラス
(ton)
小割機35A 250 1245 705 430 90 305 25 増速バルブ 3~5
小割機70A 610 1580 960 600 100 450 28 増速バルブ 6~9
小割機135A 1090 1930 1175 720 150 600 28 増速バルブ 10~16
小割機200A 1750 2175 1410 860 150 880 32 増速バルブ 18~25
小割機350A 2700 2715 1625 1000 180 1000 32 増速バルブ 26~34
小割機450A 3450 3045 1840 1200 180 1150 32 増速バルブ 30~50
小割機650A 5600 3625 2210 1500 215 1400 32 増速バルブ 50~100

本仕様は改善・改良のため予告なく変更する場合があります。

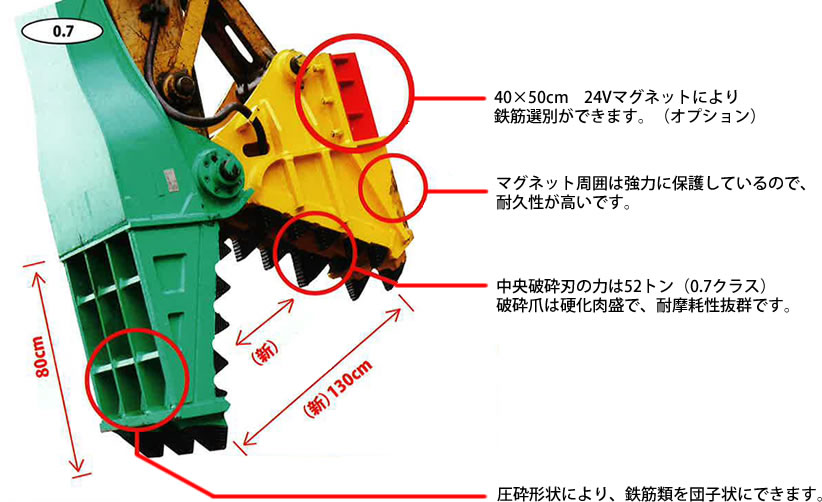

電磁式小割機

独自の強力な24V式大型電磁石を内蔵。
太い鉄筋から細い針金まで強力に吸着します。また、さらに磁力を20%アップした強力型HMタイプもご用意しています。
マグネットは大型ながらもフレームからはみ出ず、耐衝撃性の高い特殊なコイル構造で、フレームと一体化したマグネットケースでしっかりガードされています。 吸着部は耐摩耗性に優れ、消耗しても簡単に交換できます。
電源はショベルのバッテリー(24V)からとりますので、発電機は不要。配線はコネクタ接続で簡単に取り付けられ、制御装置等も小型で丈夫な設計になっています。
バッテリーの消耗やマグネットのオーバーヒートを防止する電源装置監視機能付きで故障箇所のランプ表示で素早く対応できます。
高性能の増速バルブで、スピーディで静かな作業を実現しました。さらに開閉スピードをアップした回転式増圧システム採用の「ターボ」搭載機もあります。

※磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転 技能講習修了証」の取得を推奨します。

  • 磁石で鉄だけを持ち上げます
  • 小割機の磁石を装備
型式 質量
(kg)
全長
(mm)
磁石吸着面
(mm)
吸着質量
(kg)
中央破砕力
(kN)
使用圧力
(MPa)
取付ショベル
クラス(ton)
電磁式小割機200MA
標準マグネット
2070 2055 690×540 95 880 32 18~25
電磁式小割機200HMA
強力型マグネット
2100 2055 690×540 130 880 32 18~25
電磁式小割機200HMA
220V
2150 2055 690×540 150 880 32 18~25

詳細につきましては、お問い合わせください。
本仕様は改善・改良のため予告なく変更する場合があります。


永磁式小割機

強力な吸着力の永久磁石を内蔵。現場で発生した、つまみにくい鉄筋・鉄くずを強力に吸着します。また電気配線の必要がなく、大容量バッテリーや専用の発電機も一切不要です。
圧砕機配管さえあれば、どのショベルにも取り付け可能。ショベルがあれば、マグネットコワリクンを現場に運ぶだけですぐ使えます。レンタルにも最適!
圧砕機配管のフットペダルにより、吸着・釈放が簡単に行えます。マグネット作業不要時は、簡単に磁石だけをOFFにすることもできます。
高性能の増速バルブで、スピーディで静かな作業を実現しました。 さらに開閉スピードをアップした回転式増圧システムを採用した「ターボ」搭載機もあります。

磁石製品をご使用になる際には、「車両系建設機械運転技能講習修了証」(整地・運搬・積込及び掘削用)に加えて、「小型移動式クレーン運転 技能講習修了証」の取得を推奨します。

  • 永久磁石付き小割機1
  • 永久磁石付き小割機1
型式 質量
(kg)
全長
(mm)
カッター
刃長
(mm)
マグネット
外径
(mm)
吸着質量
(kg)
中央破砕力
(kN)
使用圧力
(MPa)
取付ショベル
クラス(ton)
永磁式小割機52PV 1375 1810 150 400 48 600 28 11~16
永磁式小割機200PA 2185 2055 150 470 57 880 32 18~25

詳細につきましては、お問い合わせください。
本仕様は予告なく変更する場合があります。


Wクラッシャー

破砕力・開口幅・開閉スピードの
三要素に大きな自信!

  • Wクラッシャー1
  • Wクラッシャー1
  • Wクラッシャー1
型式 質量
(kg)
全長
(mm)
最大開口幅
/最小開口幅
(mm)
最大全幅
(mm)
先端
破砕力
(kN)
使用圧力
(MPa)
標準バルブ 取付ショベル
クラス
(ton)
WクラッシャーW250 165 950 250/0 655 175 21 1.5~2.5
WクラッシャーWB350 240 1100 360/0 710 240 25 2.5~4.0
WクラッシャーWB500V 430 1370 500/0 835 350 25 増速バルブ 4.0~5.5
WクラッシャーWB620V 720 1670 620/0 1105 355 880 6~9
WクラッシャーWB950V 1500 2140 950/0 1405 605 30 12~20
WクラッシャーWB1100V 2360 2525 1100/0 1625 940 880 18~25
WクラッシャーW1350V 3730 2720 1350/0 1920 1170 30 30~40
WクラッシャーWB1600V 4800 3160 1600/0 2275 1320 30 40~48
WクラッシャーW1800V 6600 3010 1800/0 2560 2010 30 45~70
WクラッシャーW2000V 6600 2950 2000/200 2700 2010 30 45~70
WクラッシャーTS-W2200V 9700 3705 2200/0 3090 2100 30 70~100

※ 仕様はフリー旋回です。
※ WB950V、WB1100VはARTS(アーツ)旋回タイプ及び油圧旋回タイプ、W1350V・WB1600V・W2200Vは油圧旋回タイプがあります。


油圧ショベル用小割機(アタッチメント)の主仕様

※処理能力は対象物の状態、機械の状態によって変わります。状態によっては仕様通りの能力が出ないことがあります。
※仕様は改善・改良のため予告なく変更する場合があります。
